Thermoschalter
Elektromechanische Schutzvorrichtungen sind heute in der Automobil- und Hausgeräteindustrie sowie zahlreichen anderen Anwendungen unverzichtbar. Bimetall-Schnappschalter und Thermostate garantieren Ihnen hundertprozentige Sicherheit und erfüllen die strengen Anforderungen der Produkthaftung gegenüber Ihren Endkunden.
Um ein konkurrenzfähiges Preis-Leistungs-Verhältnis zu gewährleisten, sind definierte Mindestabnahmemengen erforderlich. Diese betragen üblicherweise ca. 10.000 Stück, können applikationsspezifisch aber auch deutlich geringer ausfallen. Wir bieten unseren Kunden effiziente Produktionsprozesse zu optimierten Kosten für hochwertige Produkte.
Starten Sie einfach und schnell Ihre Anfrage
Mit unserem Formblatt für Thermoschalter bieten wir Ihnen eine effiziente Grundlage für Ihre individuelle Anfrage. So können Sie einfach und schnell Ihre Anforderungen prüfen und uns bereits mit der Anfrage die gewünschten Eckdaten für die Thermoschalter-Auslegung übermitteln.
Anwendungsbereiche Effiziente Temperaturregelung
In der Automobilindustrie spielen Thermoschalter eine entscheidende Rolle bei der Überwachung und Steuerung von Motortemperaturen. Diese kleinen, aber leistungsstarken Komponenten sind unverzichtbar für die Aufrechterhaltung eines optimalen Betriebszustands von Motoren, Getrieben und Klimaanlagen. Wir bieten eine breite Auswahl von Thermoschaltern, die speziell für den Einsatz in der Automobilindustrie entwickelt wurden.
Unser Portfolio zeichnet sich durch eine hohe Zuverlässigkeit, Präzision und Langlebigkeit aus und erfüllt die strengen Anforderungen der Automobilhersteller. Von Motoren und Getrieben bis hin zu Klimaanlagen – unsere Thermoschalter sorgen für eine effiziente Temperaturregelung, optimale Leistung und Sicherheit.
Thermoschalter spielen nicht nur in der Automobilindustrie, sondern auch in einer Vielzahl von nicht-automobilen Anwendungen eine wichtige Rolle. Diese hochpräzisen Komponenten sind entscheidend für die Überwachung und Steuerung von Temperaturen in verschiedenen Systemen, um eine optimale Leistung und Sicherheit zu gewährleisten.
Entdecken Sie, wie unsere hochwertigen Thermoschalter Ihre Anwendungen unterstützen können und profitieren Sie von unserer langjährigen Erfahrung und Expertise in den verschiedensten Bereichen.
Industrielle Anlagen
In industriellen Anlagen werden unsere Thermoschalter verwendet, um die Temperatur von Maschinen und Prozessen zu überwachen und zu steuern. Sie bieten eine präzise Temperaturregelung und gewährleisten eine sichere und effiziente Betriebsweise in verschiedenen industriellen Umgebungen.
Haushaltsgeräte
Unsere Thermoschalter für Haushaltsgeräte wie Kühl-/Klimageräte, Wasserkocher und Kaffeeautomaten sorgen für eine zuverlässige Temperaturregelung und verhindern Überhitzung oder Unterkühlung. Sie gewährleisten eine optimale Leistung und Sicherheit in jedem Haushalt.

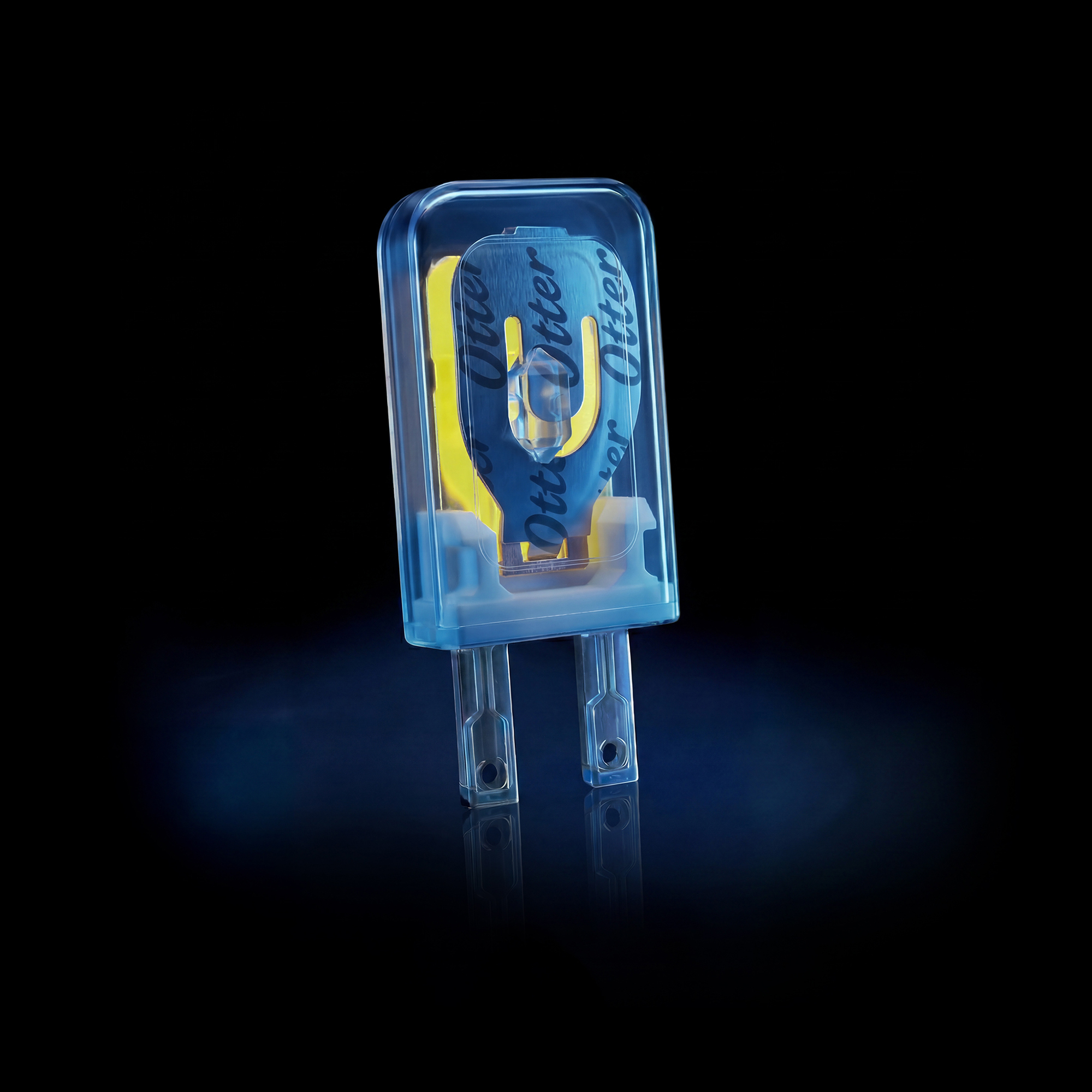

Weitere Applikationen
Typische weitere Applikationen unserer Thermoschalter sind Elektroniken für Spezialfahrzeuge, medizinische Geräte oder im Maschinenbau. Thermoschalter übernehmen die effiziente Temperaturregelung für Kühlung oder Heizung. Sie gewährleisten zuverlässig die elektrische Sicherheit und Langlebigkeit elektronischer Geräte.
Portfolio Lösungen für jede Anwendung
Für die Mehrzahl möglicher Anwendungen können wir Ihnen einen Standardschalter aus unserer Produktpalette anbieten. Besondere Produktanforderungen begegnen wir mit einer maßgeschneiderten Lösung.
Entdecken Sie unser breites Spektrum an Thermoschaltern, die für ihre hohe Qualität, Zuverlässigkeit und Präzision bekannt sind.

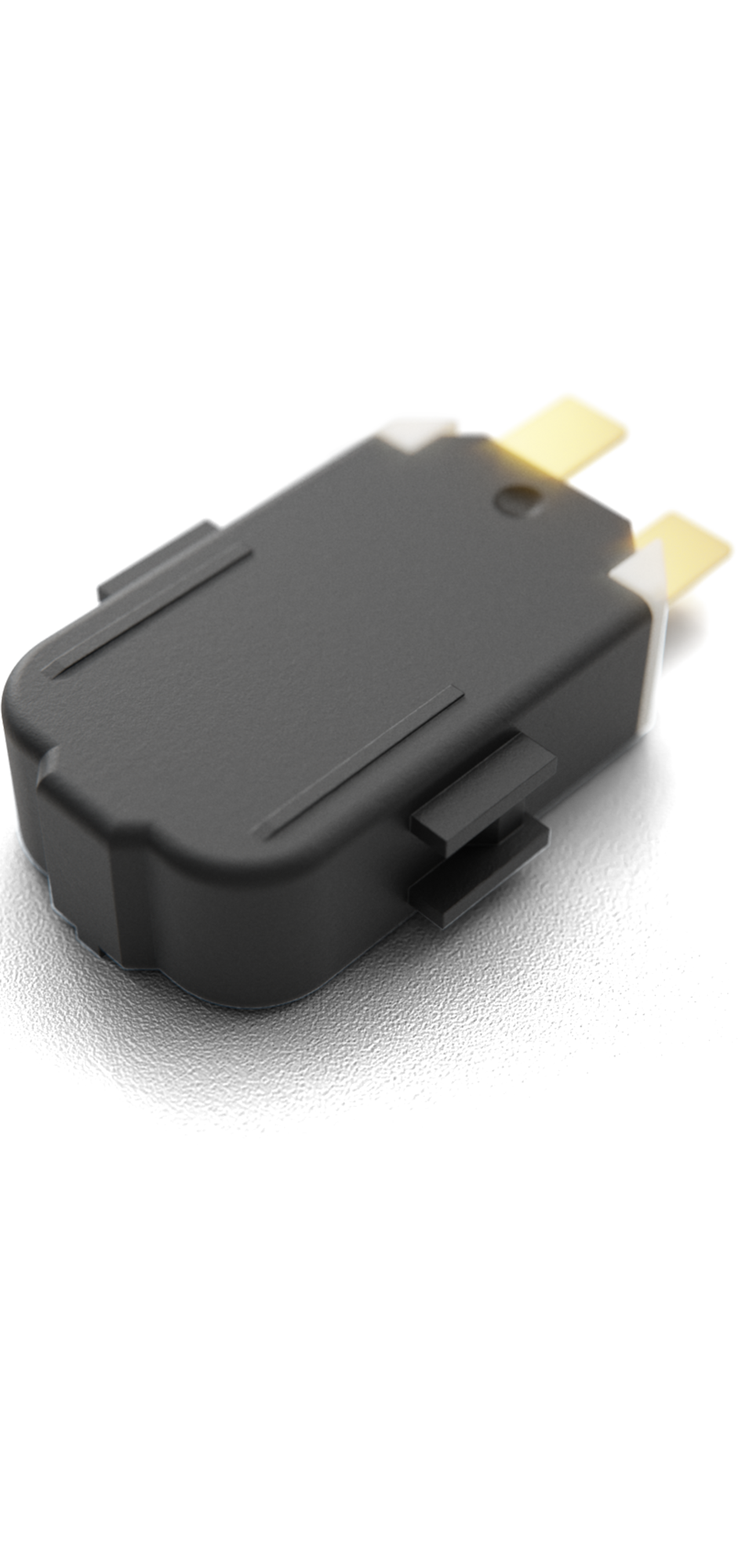

OTTER CONTROLS – Schalter der T-Serie mit unterschiedlichen Empfindlichkeiten
Die T-Serie ist speziell für das Schalten hoher Ströme bei 12- und 24-Volt-Gleichstromanwendungen im Automobilbereich unter Verwendung des bewährten Bimetall-Schnappschalterprinzips (snap-action) konzipiert.
Die T-Serie bietet eine umfassende Kombination unterschiedlicher Strom- und Temperaturempfindlichkeiten und gewährleistet für jede Situation einen optimalen Schutz.
Als Erweiterung des Otter-Sortiments zum Schutz von Motoren mit höherer Leistung schaltet die T-Serie zuverlässig Ströme bis zu 100 A bei 12 VDC.
Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
Abmessungen LxHxB (in mm): 29 x 9.9 x 17.5 Nennspannung 12 VDC (9–15 VDC), 24 VDC (18–32 VDC) Strombelastbarkeit 20 – 100 A @ 12 VDC / 20 – 25 A @ 24 VDC Lebensdauer 33 A @ 24 VDC, 35.000 Zyklen Umgebungstemperaturbereich -40 °C bis +80 °C Rückschaltpunkt > 80 °C Material der Anschlüsse Messing oder Neusilber Merkmale
- Hochstromschalten
- Isolierte Abdeckung optional
- Robuste Konstruktion
- Positive „Snap Action“
- Geeignet für Automobilumgebungen
- Schweiß- oder Lötanschlüsse
- Großes Leistungsspektrum
Applikationen
- Automotive Elektromotoren
- Leiterplatten
- Transformatoren
- Kabelbäume
OTTER CONTROLS – Schalter der Q/QR-Serie mit unterschiedlichen Empfindlichkeiten
Die Q/QR-Schalter sind kompakte und vielseitig einsetzbare Bimetall-Schnapp schalter mit automatischer Rückstellung, die speziell für die Anforderungen der Automobilindustrie entwickelt wurden. Die Q/QR-Serie eignet sich für den Einsatz in Motoren mit intermittierendem oder Dauerbetrieb und bietet durch die Kombination aus thermischen Ansprechverhalten, snap action Mechanismus , und solidem Puls-Pausen-Verhältnis (on-off ratio) einen optimalen Schutz für Elektromotoren.
Die Q/QR- Serie eignet sich für einen breiten Bereich unterschiedlicher Betriebsströme. Dies wird durch die spezifische Kombination von Schalterdesign und Bimetall erreicht, die auf die jeweilige Anwendung perfekt abgestimmt ist.
Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
Nennbetriebsspannung 12V (9-15V) / 24V (18-32V) Nennschaltstrom 6-50 A (12 V) / 6-16 A (24 V) Temperaturbereich 40 bis +80 °C Rückschaltpunkt > 80 °C (typisch) Spannungsabfall max. 200 mV Spannungsfestigkeit mindestens 1 Minute bei 500 V Gehäusematerial PA 66, glasfaserverstärkt Abdeckungsmaterial PA 66, glasfaserverstärkt Kontaktmaterial 99,9 % Ag (Oberfläche), CuNi 30Fe (Trägermaterial) Lebensdauer 48-Stunden-Blockiertest im Motor, 35 000 Zyklen bei Nennstrom Typische Produktionsspezifikationen (Auswahl)
Nachstehend finden Sie eine Auswahl typischer Schalterspezifikationen. Weitere Auslegungen sind auf Anfrage. Bitte kontaktieren Sie unsere Vertriebsabteilung.
- Q41C – Strom (A): 33, 1. Haltezeit (s): 4.0-5.5
- Q81C – Strom (A): 27, 1. Haltezeit (s): 3.5-5.0
- QR-8-C – Strom (A): 27, 1. Haltezeit (s): 3.2-4.9
- Q81J – Strom (A): 15, 1. Haltezeit (s): 3.0-4.5
- Q81U – Strom (A): 12, 1. Haltezeit (s): 2.5-4.7
- Q81P – Strom (A): 9, 1. Haltezeit (s):3.2-5.0
- QR-8-P – Strom (A): 9, 1. Haltezeit (s): 2.3-3.8

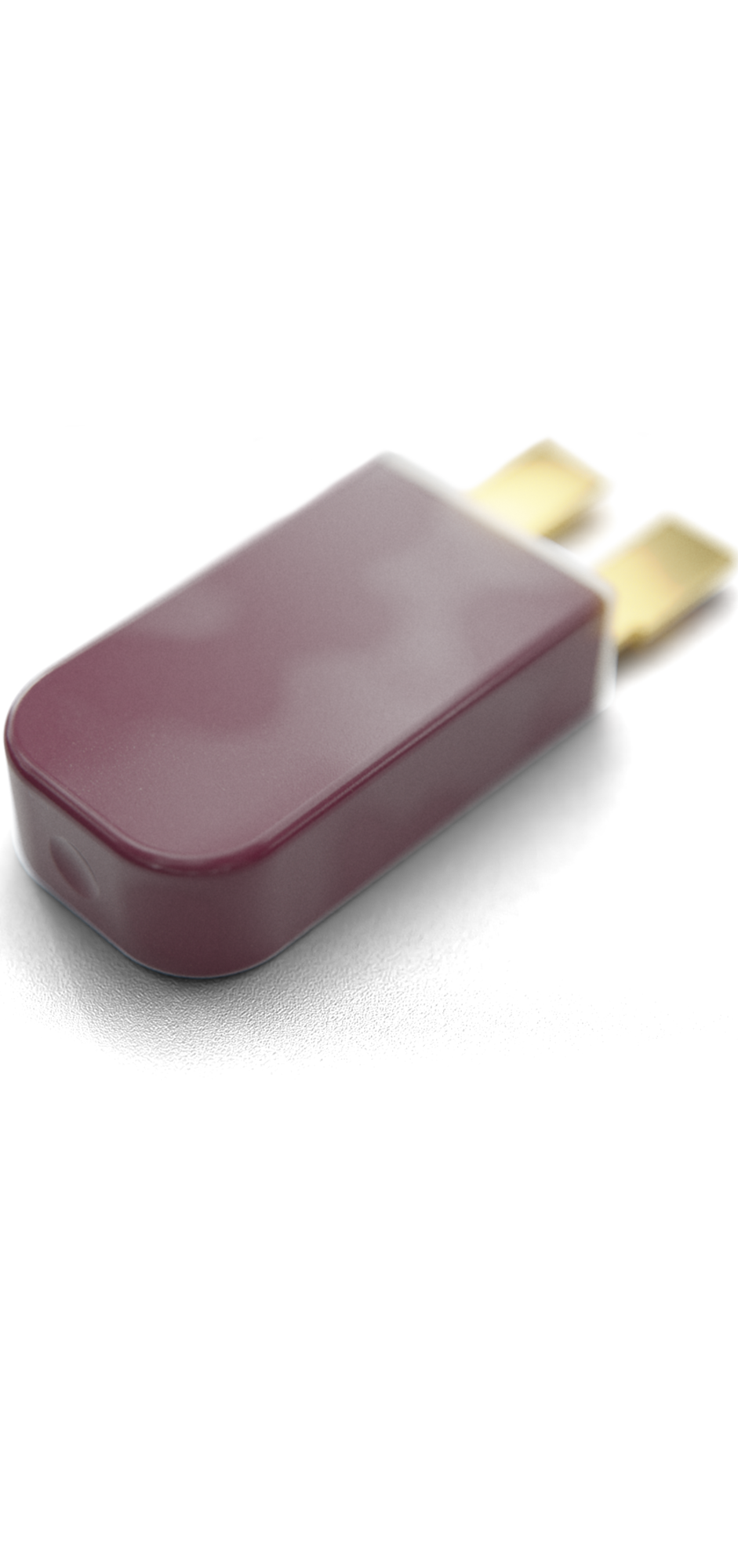

OTTER CONTROLS – Schalter der DA-Serie mit unterschiedlichen Empfindlichkeiten
Die DA-Serie ist eine Weiterentwicklung der bewährten Otter „Q“-Serie und bietet denselben hervorragenden Überstrom- und Temperaturschutz für eine Vielzahl von 12- und 24-Volt-Anwendungen.
Die DA-Serie ist kleiner als die Q-Serie, verfügt aber ebenso über das einzigartige Otter-Bimetall-Schnappschaltsystem, das einen zuverlässigen Schaltvorgang gewährleistetund die Lebensdauer der Kontakte verlängert. Die Temperatur der Motorwicklung wird bei potenziell gefährlichen Blockierzuständen stets sicher begrenzt.
Die DA Serie ist mit einer Reihe von Anschlüssen erhältlich und bietet damit hohe Flexibilität bei der Installation im Motor. Zudem sind die DA-Thermoschalter für die automatisierte Zuführung mittels Fördersystemen in der Montagelinie des Kunden ausgelegt.
Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
Abmessungen LxHxB (in mm): 16.6 x 3.7 x 9.3 Spannungsbereich 9 bis 30 Volt Min. Schaltstrom* 5 Ampere Max. Schaltstrom* 25 Ampere bei 12 Volt Max. Dauerstrom* 10 Ampere bei 24 Volt Technische Daten Bitte wenden Sie sich bei spezifischen Fragen an unseren Vertrieb. Anschlussmaterial Messing oder Neusilber Anschlussoptionen Schweißanschlüsse mit verschiedenen Abwinklungen. Lötanschlüsse auf Anfrage. *Messungen bei einer Umgebungstemperatur von 20 °C
Merkmale
- Breiter Leistungsbereich
- Langlebige und robuste Konstruktion
- Bimetall-Schnappschaltsystem
- Hoher Kontaktdruck über den gesamten Umgebungstemperaturbereich
- Zuverlässiger Motorschutz auch bei niedrigen Umgebungstemperaturen (-40 °C)
- Erfüllt alle Anforderungen der 48- und 90-Stunden-Blockiertests
- Verschiedene Anschlussvarianten
- Farbcodierte Gehäuse zur einfachen Typidentifikation
- Geeignet für automatische Bestückung

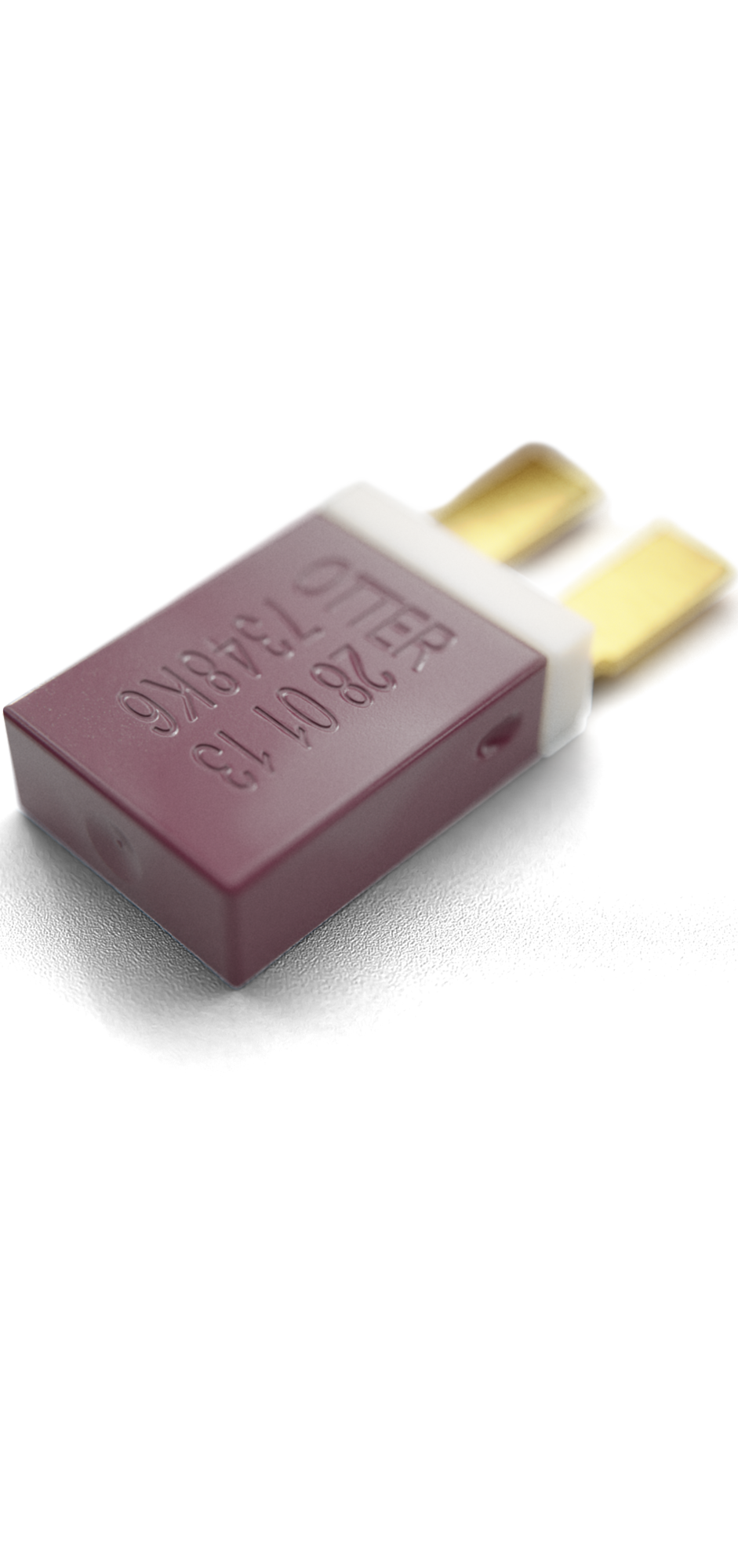

OTTER CONTROLS – Schalter der PB-Serie mit unterschiedlichen Empfindlichkeiten
Die PB-Serie wurde entwickelt, um in der Automobilindustrie Überstrom- und Temperaturschutz für eine Vielzahl von 12-Volt-Anwendungen bei minimaler Baugröße zu bieten.
Der PB ist einer der kleinsten Automotive DC-Motorschutzschalter auf dem Markt. Sein einzigartiges Design sorgt für ein ausgezeichnetes Ein-Aus-Schaltverhältnis, was zu einer zuverlässigen Senkung der Temperaturen in den Motorwicklungen führt.
Die PB-Serie eignet sich sowohl für Motoren mit intermittierendem als auch für Motoren im Dauerbetrieb. Es ist in einer umfassenden Palette an strom- und temperaturempfindlichen Kombinationen mit farbcodierten Gehäusen erhältlich.
Hinzu kommt eine Vielzahl von Anschlusskonfigurationen , um eine hohe Flexibilität bei der Installation im Motor zu gewährleisten. Zudem sind die Schalter für die automatische Zuführung mit Fördersystemen in Kundenmontagelinien geeignet.
Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
Abmessungen LxHxB (in mm): 12.35 x 3.5 x 8 Spannungsbereich 9 bis 15 Volt Min. Schaltstrom* 6 Amps Max. Schaltstrom* 40 Amps Max. Dauerstrom* 15 Amps Technische Daten Bitte wenden Sie sich bei spezifischen Fragen an unseren Vertrieb Anschlussoptionen Diverse Anschlussoptionen in unterschiedlichen Materialkombinationen. Üblich ist die Kontaktierung per Schweißen. Verschiedene Abwinklungen sowie Lötanschlüsse sind auf Anfrage optional erhältlich. * Messungen bei 20 °C Umgebungstemperatur
Merkmale
- Breiter Leistungsbereich
- Langlebige und robuste Konstruktion
- Hoher Kontaktdruck über den gesamten Umgebungstemperaturbereich
- Zuverlässiger Motorschutz auch bei niedrigen Umgebungstemperaturen (-40 °C)
- Erfüllt alle Anforderungen der Automotive 48- und 90-Stunden-Blockiertests
- Vielfältige Anschlussvarianten
- Farbcodierte Gehäuse zur vereinfachten Typidentifikation
- Geeignet für automatische Bestückung
OTTER CONTROLS PK-Serie – das Multitalent in Mikrobaugröße
Die PK-Serie ist die kleinste und neueste Generation von DC-Motorschutzschaltern im Markt, die höchsten technischen, qualitativen und wirtschaftlichen Anforderungen gerecht wird.
Die PK-Serie bietet höhere Leistung zu geringeren Kosten in kompakter Bauform sowie eine hohe Kontaktkraft und sauberes Schalten sowohl beim Öffnen als auch beim Schließen.
Es steht eine umfassende Auswahl an Temperatur- und Stromempfindlichkeitsoptionen zur Verfügung. Wir bieten PK-Varianten an, die in 12 VDC Motoren 50 A schalten und bis zu 19 A Dauerstrom führen können, oder je nach Anwendung auch kleine Ströme von nur 3 A schalten. Dies ist bei Umgebungstemperaturen zwischen -40 °C und 90 °C möglich, wobei ein Ein-Aus-Verhältnis von 4:1 mit einer ersten Wiedereinschaltzeit von <10 s angestrebt wird.
Der PK eignet sich auch für 24-V-Gleichstrommotoren und erfüllt trotz der geringen Gehäusegröße die Dauerbelastungstests der Kunden beim Schalten von bis zu 10 A.
Der PK wird auf einer hochmodernen automatisierten Fertigungslinie hergestellt. Dies gewährleistet Präzision, Sicherheit und konstant hohe Qualität. Es stehen zahlreiche Anschlussvarianten zur Verfügung, die zur einfachen Unterscheidung der Modelle farblich gekennzeichnet werden können.

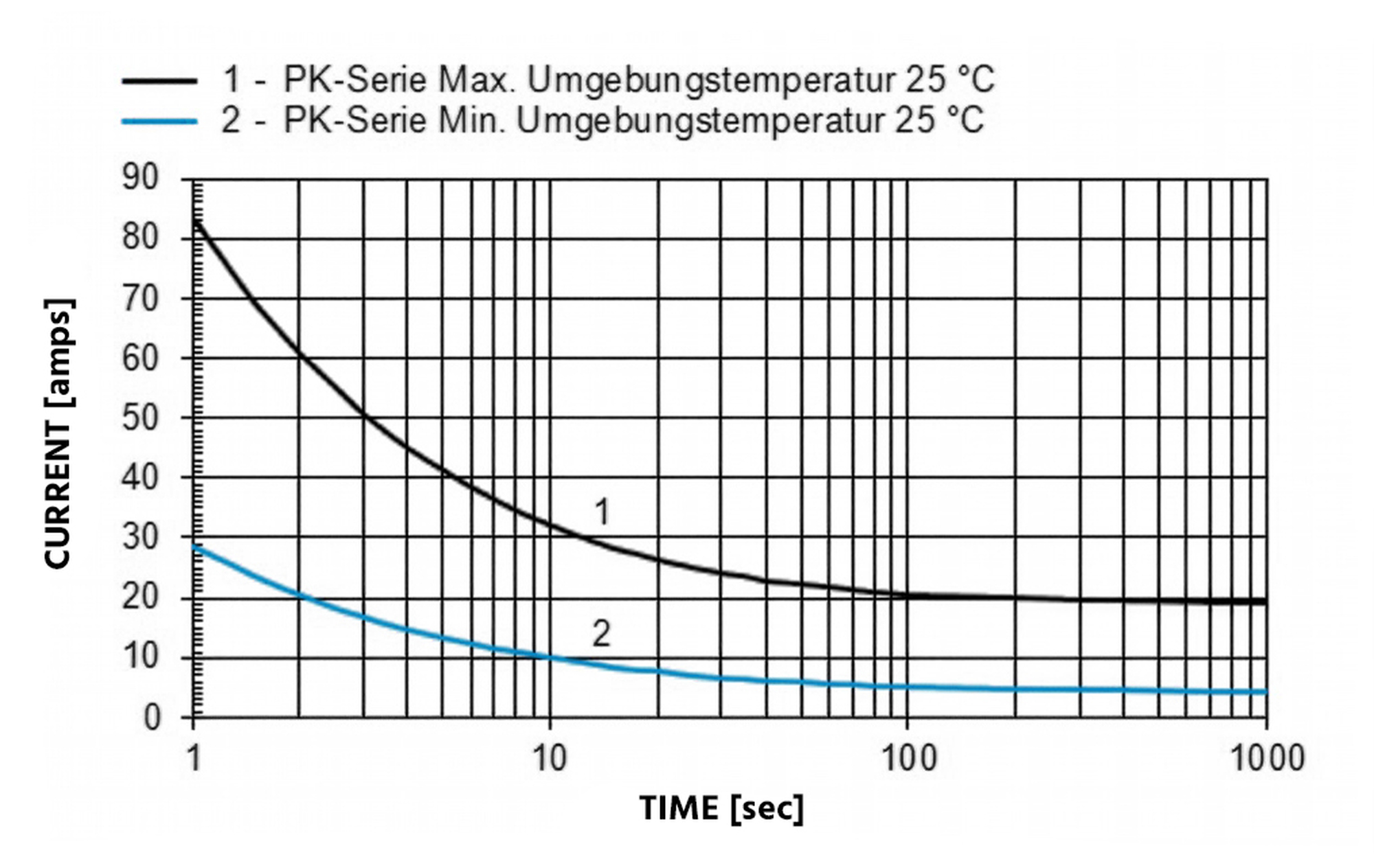

Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
Abmessungen LxHxB (in mm): 13.4 x 2.9 x 8 Nennschaltstrom 12 VDC, 3 bis 50 A / 30 V, 10 A Betriebsumgebungstemperatur -40 °C bis 90 °C Schalttemperatur 100 °C bis 180 °C Erste Rückschaltzeit (Zielvorgabe) < 10 s Dauerhaltestrom max. 19 A @ 20 °C Dynamische Stabilität 50 Hz bei 8 g @ 25 °C Lebensdauertest-Fähigkeit 48 h Dauerblockierung oder nach Kundenvorgaben Anschlussoptionen Diverse Empfindlichkeiten und Anschlussvarianten erhältlich.

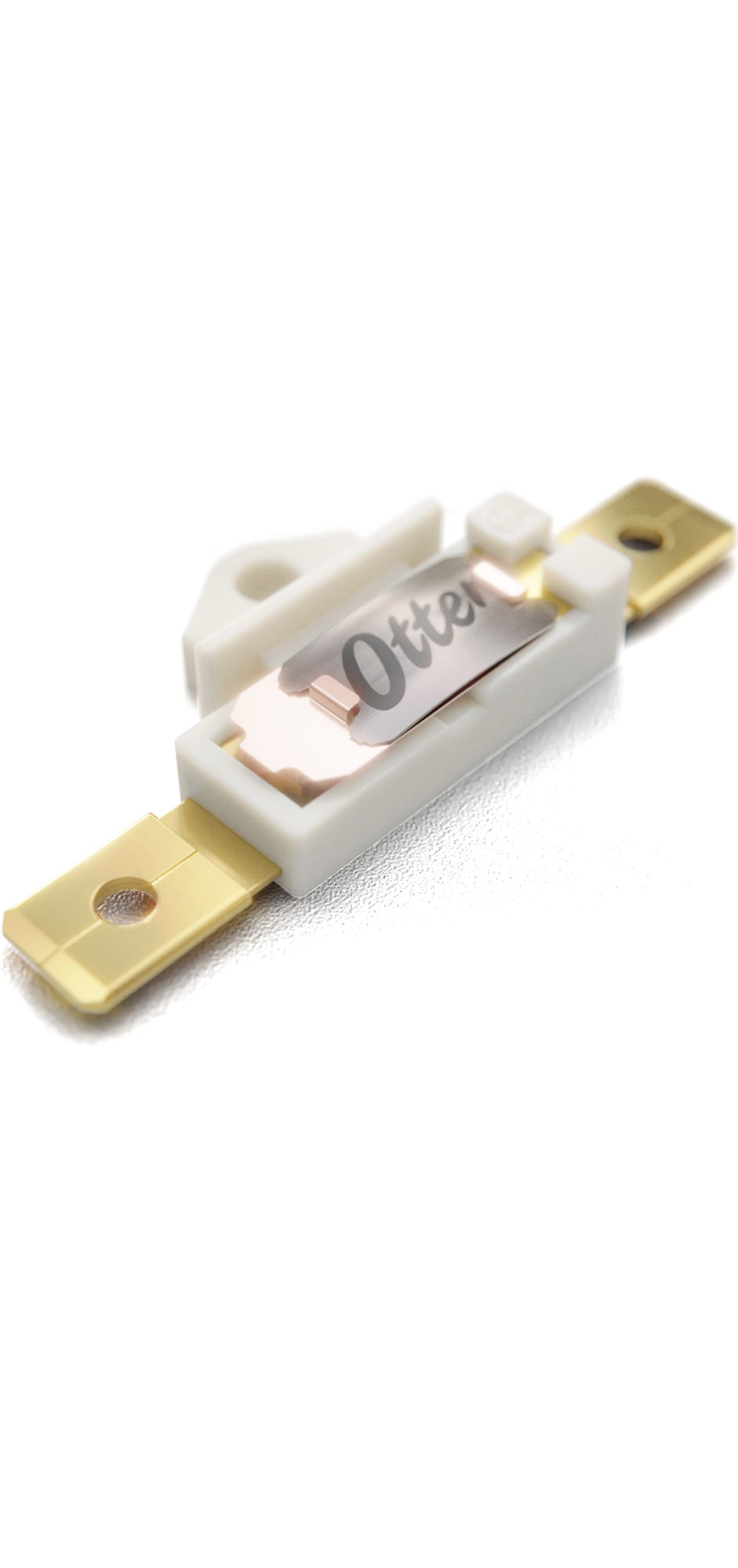

OTTER CONTROLS – Schalter der H1-Serie mit unterschiedlichen Empfindlichkeiten
Der Sicherheitsschalter der H1-Serie wurde entwickelt, um eine optimale thermische Überlastsicherung für eine Vielzahl von Herstellern von Haushaltsgeräten zu bieten. Mit einer Nennstromstärke von 16 Ampere bei 250 Volt Wechselstrom ist der H1 der ideale Schalter für eine schnelle thermische Reaktion, die für Sicherheitsanwendungen unerlässlich ist.
Trotz ihrer geringen Größe ist die H1 äußerst robust, was auf die Vorteile der Insert-Moulding-Konstruktion zurückzuführen ist, die alle üblichen Probleme beseitigt, die mit genieteten Baugruppen verbunden sind. Die Einstelltemperaturen reichen von 60 °C bis 160 °C mit einer Toleranz von ± 5 °C, falls erforderlich.
Es steht eine Auswahl an Anschlüssen zur Verfügung, darunter 6,3-mm-Anschlussfahnen sowie die Option einer seitlichen Befestigungslasche für die Niet- oder Schraubmontage im Gerät. Der H1 wird in den Ausführungen mit automatischer Rückstellung, manueller Rückstellung oder elektrischer PTCR-Rückstellung angeboten.
Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
H11 mit automatischer Rückstellung
Temperaturbereich Min. 55 °C bis max. 165 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranz Ab ± 5 °C Nennleistung (AC) – EN60730 250 Volt, 16(5) Ampere, 10.000 Zyklen H12 manuelle Rückstellung
Temperaturbereich Min. 55 °C bis max. 165 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranz Ab ± 5 °C Nennleistung (AC) – EN60730 250 Volt, 16(5) Ampere, 300 Zyklen; 400 Volt, 10 Ampere, 10.000 Zyklen H13 PTCR, elektrischer Rückstellung
Temperaturbereich Min. 55 °C bis max. 140 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Min. Umgebungstemperatur in ruhender Luft -20 °C Toleranz Ab ± 5 °C Nennleistung (AC) – EN60730 250 Volt, 16(5) Ampere, 300 Zyklen Merkmale
- 16 Amp Nennstrom
- Option mit 6,3-mm-Flachstecker
- Wettbewerbsfähiger Preis
- Schnelle Reaktion auf Strahlungswärme
- Nicht spröde Befestigungslasche
- PTCR-Ausführung – hält den Kontakt im Fehlerfall offen
- Robuste Spritzgusskonstruktion
- Geringe Baugröße
- Standard-Befestigungsabstände für Nietanschlüsse
- Option mit manueller Rückstellung
- Verschiedene Abdeckungsoptionen
Applikationen
- Klimaanlagen
- Kabeltrommeln
- Haartrockner
- Heizgeräte – Ventilator, Konvektor, Flächenheizung usw.
- Heimwaschgeräte
- Staubsauger

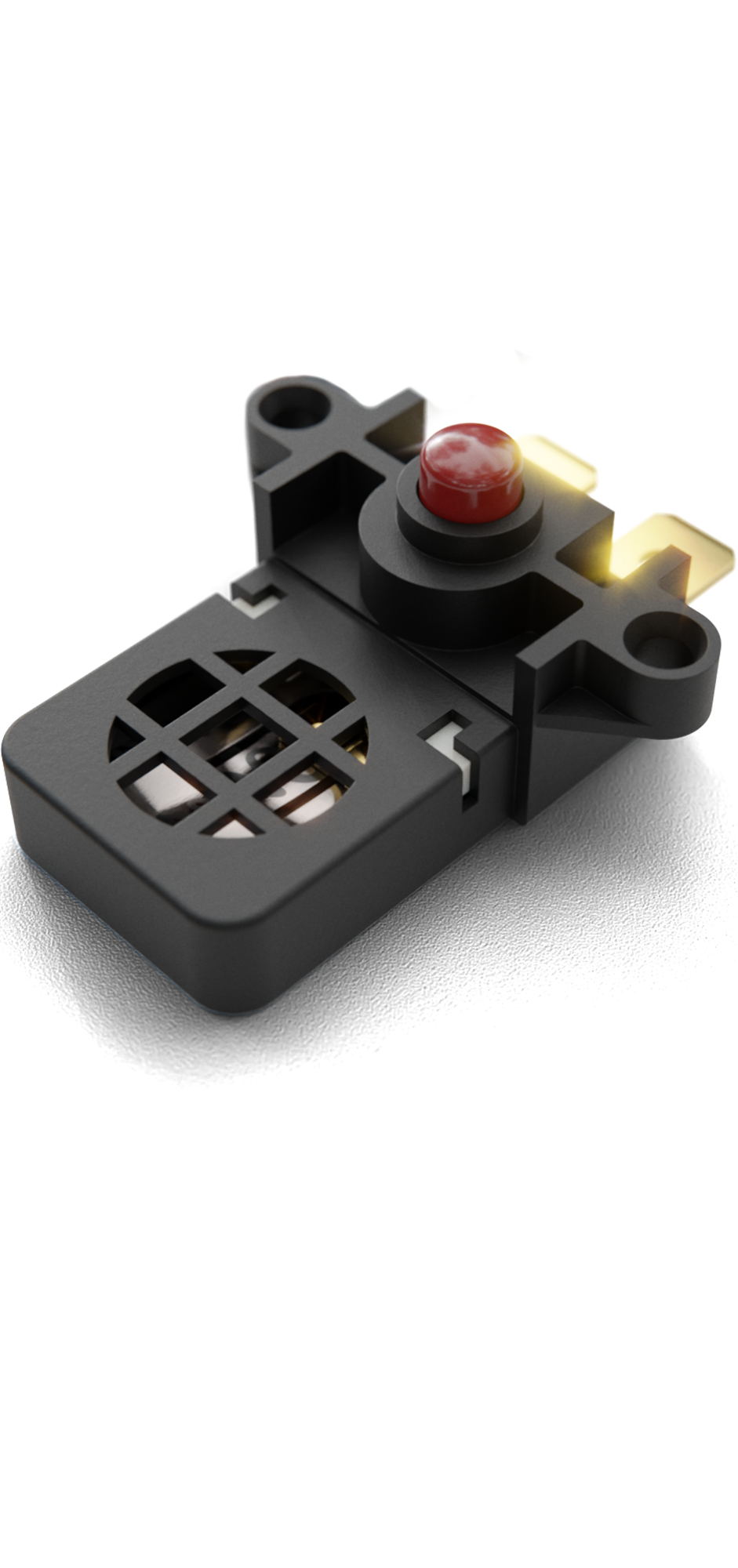

OTTER CONTROLS – Schalter der B3-Serie mit unterschiedlichen Empfindlichkeiten
Die B3-Serie bietet eine große Auswahl an Sicherheitsschaltern mit automatischer und manueller Rückstellung für den Überhitzungs- und Überstromschutz. Die robuste Bauweise und die verschiedenen Gehäusevarianten wurden mit Blick auf Langlebigkeit, Leistungsfähigkeit und einfache Handhabung entwickelt. Sie ist die ideale Wahl für den thermischen Schutz bei hoher Beanspruchung.
Die B3-Serie kann zusätzlich zu ihrer normalen Verwendung als 16-A-Netzspannungs-Sicherheitsschalter auch als Kleinspannungs-Gleichstrom-Leistungsschalter eingesetzt werden.

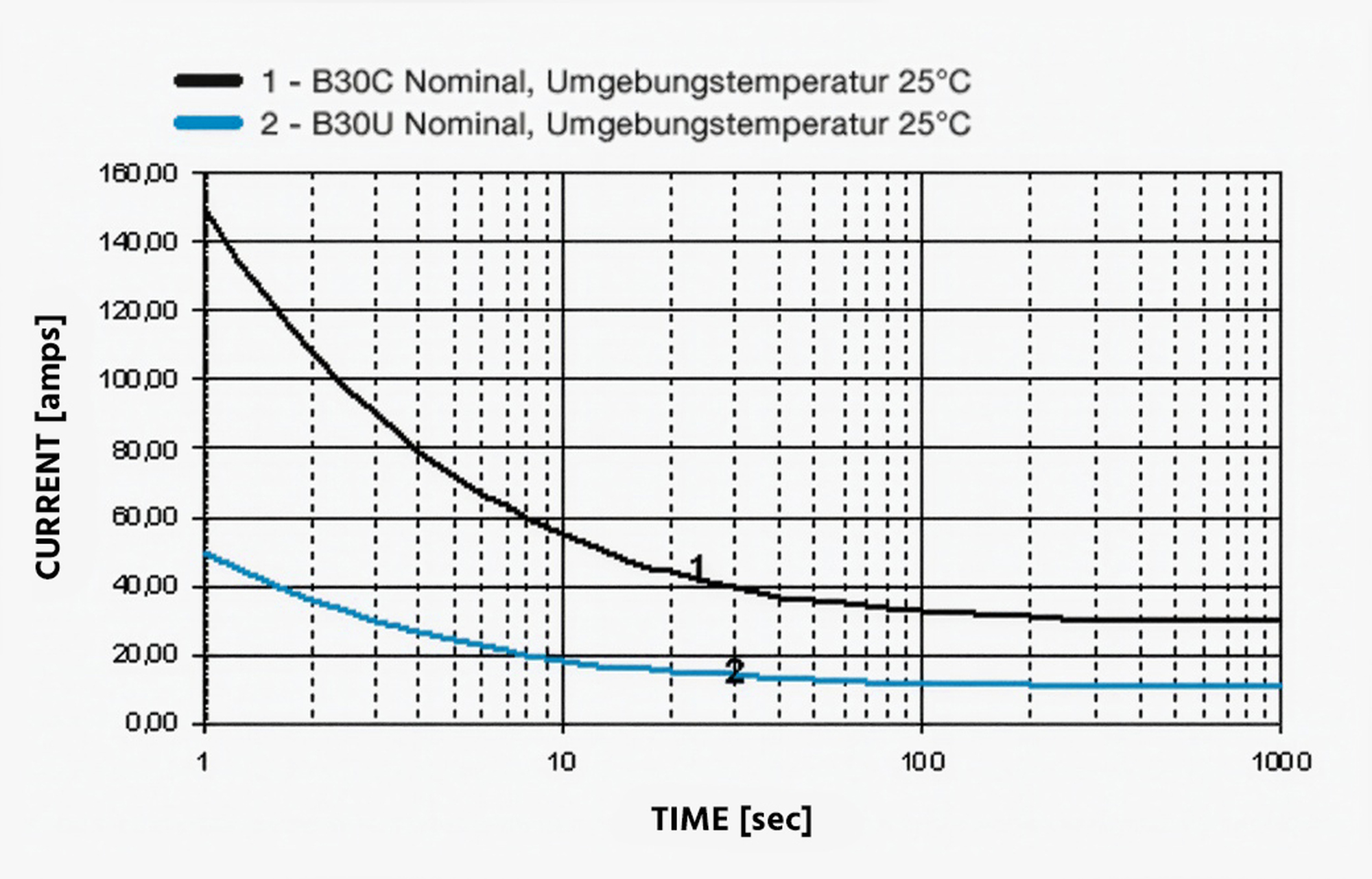

Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
Automatische Rückstellung:
Nennleistung AC 16 A bei 250 V, 50 Hz für 10.000 Zyklen Nennleistung DC 13 A bei 24 V für 10.000 Zyklen Manuelle Rückstellung:
Nennleistung AC 16 A bei 250 V, 50 Hz für 300 Zyklen Max. Dauerstrombelastbarkeit 16 A AC Temperaturbereich Min. 50 °C bis max. 155 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranz ± 5 °C Merkmale
- 16 A Nennstrom
- 6,3 x 0,8 mm Quick Connect Flachsteckanschlüsse
- Versionen mit automatischer und manueller Rückstellung
- Exzellente Ansprechzeiten
- Große Auswahl an Gehäuseoptionen
- Robuste Bauweise
- Breiter Leistungsbereich
Applikationen
- Kabelbäume
- Ladegeräte
- Haushaltsgeräte
- Elektrische Gartengeräte
- Heizgeräte
- Gleichstrommotoren
- Transformatoren

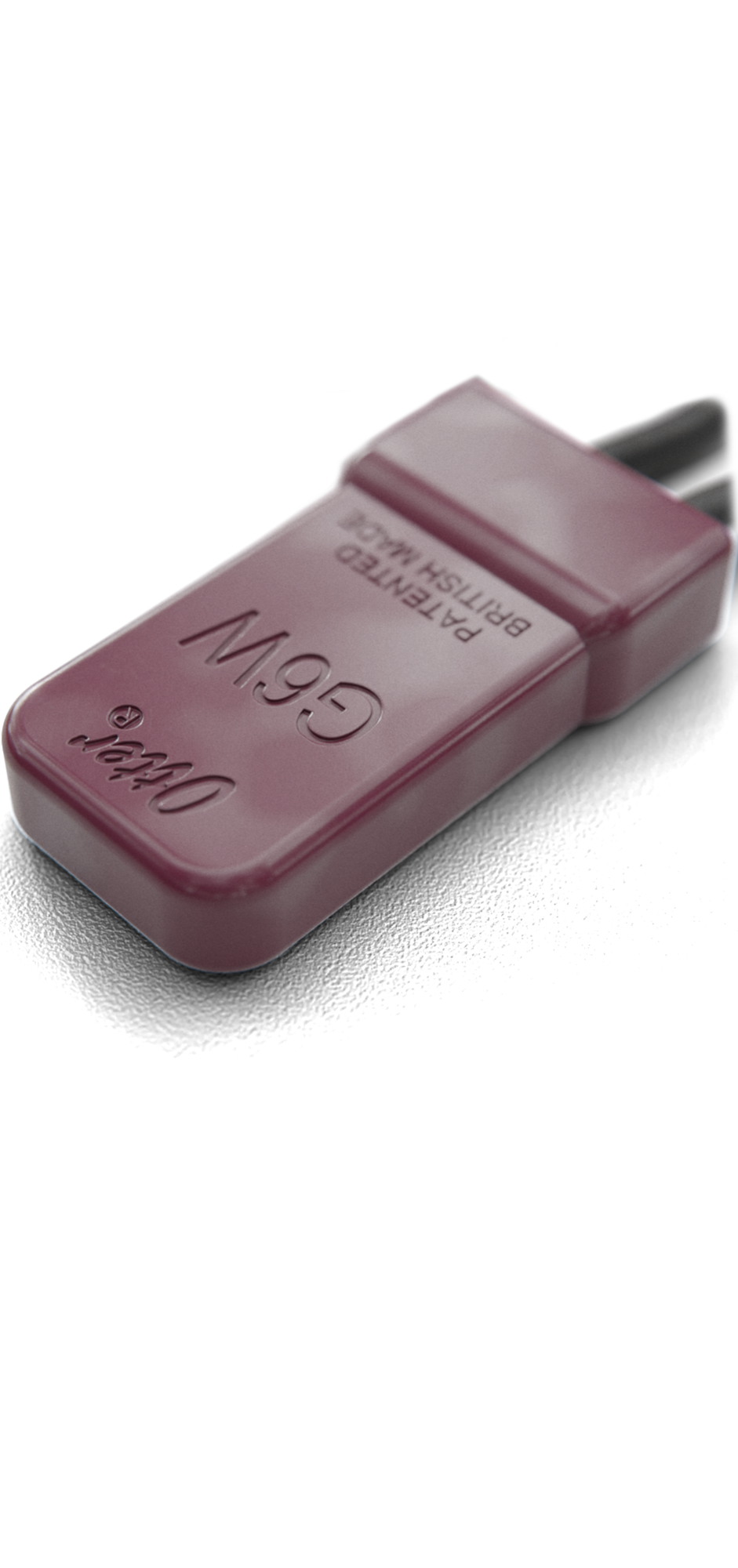

OTTER CONTROLS – Schalter der G-Serie mit unterschiedlichen Empfindlichkeiten.
Dieser vielseitige Thermoschutzschalter mit Schnappfunktion und automatischer Rückstellung bietet eine umfassendee Auswahl an Optionen für unterschiedliche Befestigungs-, Wärmeübertragungs- und Umgebungsbedingungen. Die exzellente thermische Charakteristik lässt sich mit einem breiten Spektrum an Stromempfindlichkeiten kombinieren, um optimalen Schutz in jeder spezifischen Situation zu gewährleisten. Der G6/G7 ist mit diversen Anschlüssen lieferbar, die für Steck-, Schweiß- oder Lötverbindungen geeignet sind; außerdem ist eine Version mit Anschlussdrähten und optionaler Abdichtung in IP 64 erhältlich.
Die Einstelltemperaturen reichen von 5 °C bis 155 °C (165 °C für Gleichstromanwendungen) mit definierter Hysterese und kleiner Schaltpunkttoleranzsowohl in der Konfiguration als Öffner (NC) als auch Schließer (NO).

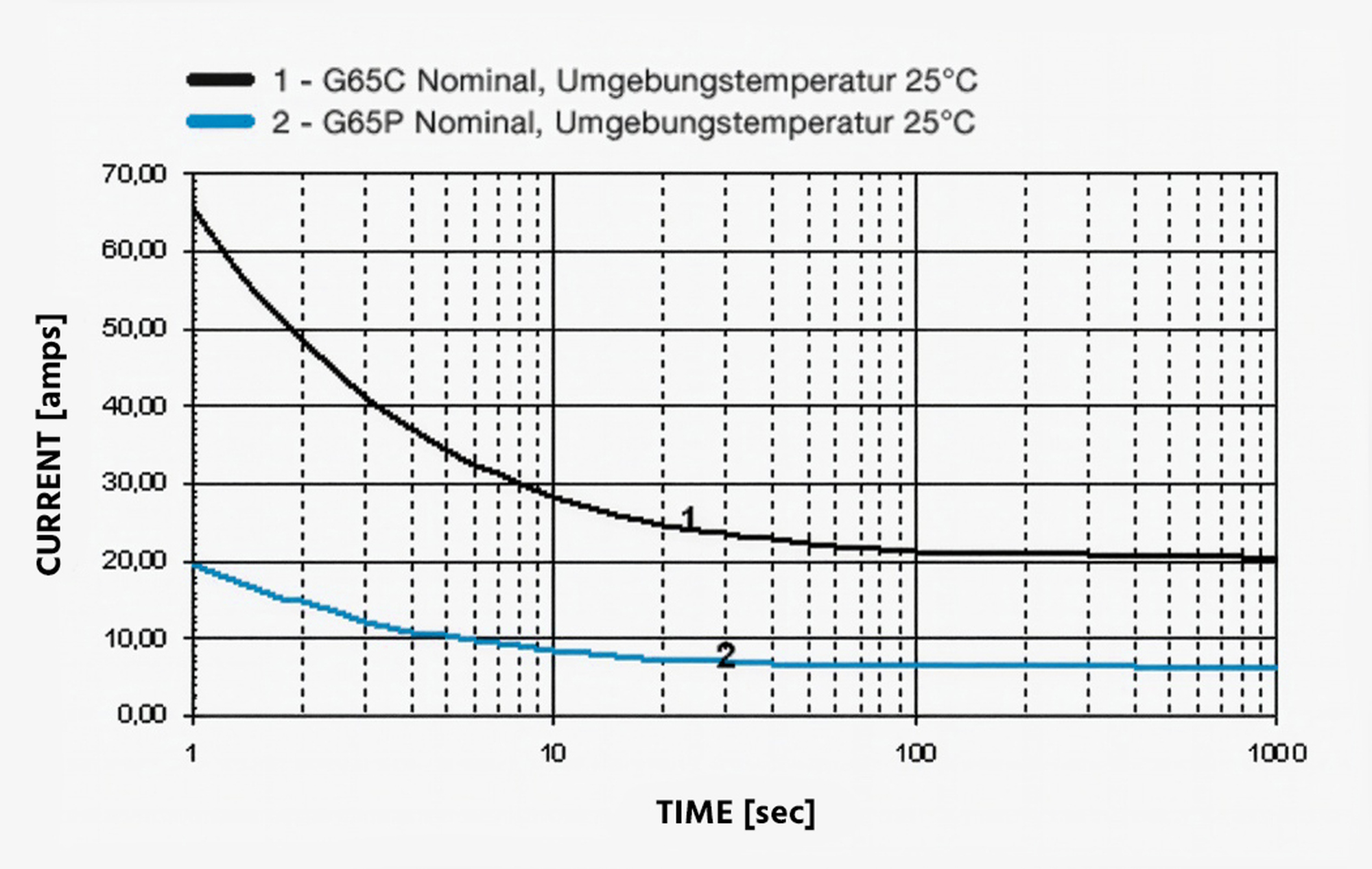

Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
AC-Nennleistung 13(5) Ampere bei 240 Volt, 50 Hz für 3000 Zyklen / 5 Ampere bei 240 Volt, 50 Hz für 30.000 Zyklen DC-Nennleistung 11 Ampere bei 24 Volt für 10.000 Zyklen Max. Dauerstrombelastbarkeit 15 A AC G6/G7-Ausschalttemperaturbereich Min. 5 °C bis max. 165 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranzen Ab ± 5 °C G6/G7-Thermostat-Temperaturbereich Min. 5 °C bis max. 155 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranzen Ab ± 2 °C Einstellbare Hysterewerte Ab 4 °C Merkmale
- 15 A Nennstrom
- Hoher Kontaktdruck
- Schnappschaltmechanismus
- International zugelassen
- Auswahl an Gehäuseoptionen, u.a. mit abgedeckten Anschlussfahnen
- Robuste Bauweise
- Geeignet für Automobilanwendungen
- Steck-, Schweiß- oder Lötanschlüsse sowie Anschlusslitzen
- Breiter Leistungsbereich
Applikationen
Thermostat:
- Frostschutzfunktion
- Beschlag- und Betauungsschutz
- Heizkissen
- Temperatur- und Strommessung AC & DC Elektromotoren
- Transformatoren
- Kabelbäume
Thermischer Sicherheitsschalter:
- Elektrische Heizgeräte
- Thermische Sensoren, z.B. im Ölbad
- Leiterplatten
OTTER CONTROLS – Schalter der H1-Serie mit unterschiedlichen Empfindlichkeiten
Die Sicherheitsschalter der H1-Serie wurde entwickelt, um eine optimale thermische Überlastsicherung für verschiedenste Haushaltsgeräten zu bieten. Mit einer Nennstromstärke von 16 Ampere bei 250 Volt Wechselstrom ist der H1 der ideale Schalter für eine schnelle thermische Reaktion, die für Sicherheitsanwendungen unerlässlich ist.
Trotz ihrer geringen Größe ist die H1 Serie äußerst robust, was auf die Vorteile der Insert-Moulding-Konstruktion zurückzuführen ist. Die Einstelltemperaturen reichen von 60 °C bis 160 °C mit einer Toleranz von ± 5 °C.
Es steht eine Auswahl an Anschlüssen zur Verfügung, darunter 6,3-mm-Quick Connect Anschlussfahnen sowie die Option einer seitlichen Befestigungslasche für die Niet- oder Schraubmontage im Gerät. Der H1 wird in den Ausführungen mit automatischer Rückstellung, manueller Rückstellung oder elektrischer PTCR-Rückstellung angeboten.
Diese Kurven dienen einem ersten Überblick. Zusätzliche Informationen bekommen Sie auf Anfrage. Technische Eckdaten
H11 mit automatischer Rückstellung
Temperaturbereich Min. 55 °C bis max. 165 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranz Ab ± 5 °C Nennleistung (AC) – EN60730 250 Volt, 16(5) Ampere, 10.000 Zyklen H12 manuelle Rückstellung
Temperaturbereich Min. 55 °C bis max. 165 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Toleranz Ab ± 5 °C Nennleistung (AC) – EN60730 250 Volt, 16(5) Ampere, 300 Zyklen; 400 Volt, 10 Ampere, 10.000 Zyklen H13 PTCR, elektrischer Rückstellung
Temperaturbereich Min. 55 °C bis max. 140 °C Max. Umgebungstemperatur 50 °C über der eingestellten Temperatur oder max. 200 °C Min. Umgebungstemperatur in ruhender Luft -20 °C Toleranz Ab ± 5 °C Nennleistung (AC) – EN60730 250 Volt, 16(5) Ampere, 300 Zyklen Merkmale
- 16 Amp Nennstrom
- 6,3 x 0,8mm Quick Connect, Crimp-, Niet- oder PCB-Anschlüsse
- Schnelles thermisches Ansprechen, insbesondere auf Strahlungswärme
- Nicht-spröde Befestigungslasche
- Automatische oder manuelle Rückstellung
- PTCR Option als Sicherheitsschalter – hält den Kontakt im Fehlerfall offen
- Robustes Design
- Geringe Baugröße
- Standard-Befestigungsabstände für Nietanschlüsse
- Verschiedene Gehäusevarianten
Applikationen
- Klimaanlagen
- Kabeltrommeln
- Haartrockner
- Heizgeräte – Ventilator, Konvektor, Flächenheizung usw.
- Weiße Ware, z.B. Waschmaschinen
- Staubsauger
- Elektrische Kleingeräte
